VLF系列平直度儀
VLF系列平直度儀的設計目的是控制材料表面與理想平面的偏差。特別是它可以用來分析的翹曲，邊浪，宏觀缺陷，縱浪等…。

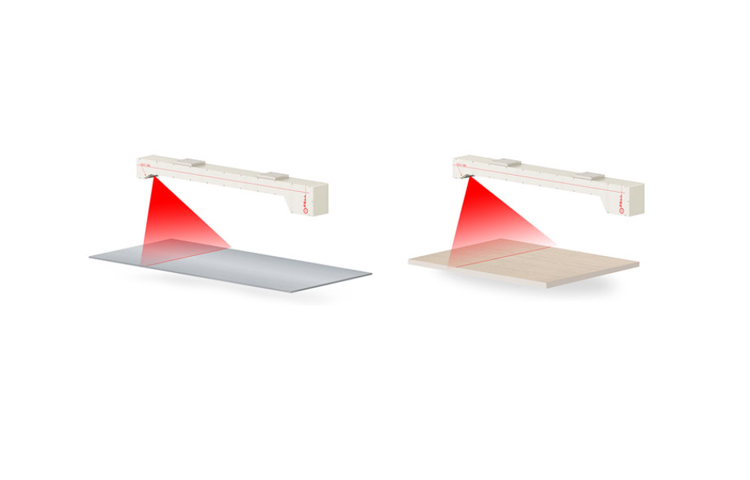

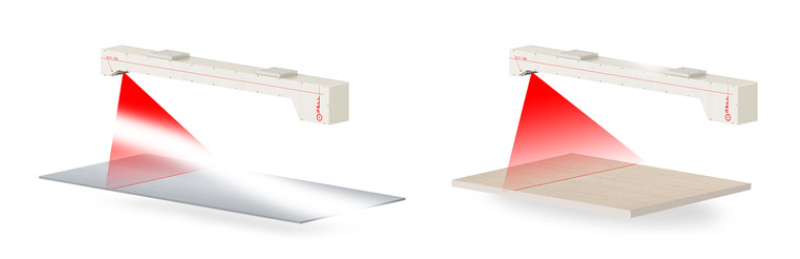

VLF平直度儀采用激光三角測量原理: 一條細細的激光束投射在材料表面，確定一個檢測區。光學系統定位在一個特定的角度, 檢測區的圖像投影到二維的光電傳感器上，提供X（掃描方向） / Z軸（材料方向）上的檢驗點坐標。當材料沿Y方向運行,則進行材料表面表面3D檢測。
儀表配有操作面板PPC，可即時顯示剖面形狀，在顯示器上三色顯示測量到最大偏差(綠色為公差，黃色為預警，紅色為超差)和彩色剖面圖。控制報告是自動生成的，并通過以太網發送到網絡。
平直度儀有兩種不同的型號: 單頭標準型號，測量范圍可達700mm; 雙頭型，測量范圍可達1300毫米。特殊型號可定制。
